Tiansu (Tianjin) Valve Group Co., Ltd.는 중국의 스테인레스 스틸 게이트 밸브의 주요 제조업체 및 공급업체 중 하나입니다. 중국에서 만든 도매 맞춤형 스테인레스 스틸 게이트 밸브를 구입하려는 경우 공장에서 견적을 받으십시오. 좋은 품질의 제품과 합리적인 가격을 만나보실 수 있습니다.

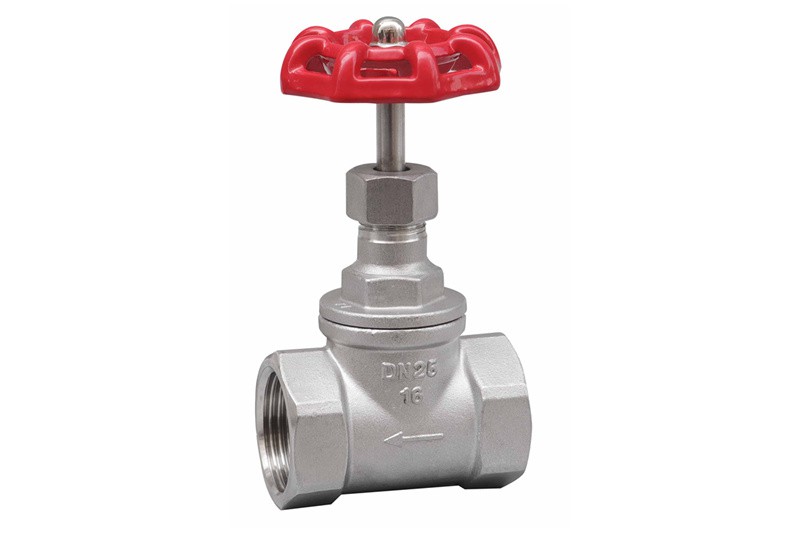

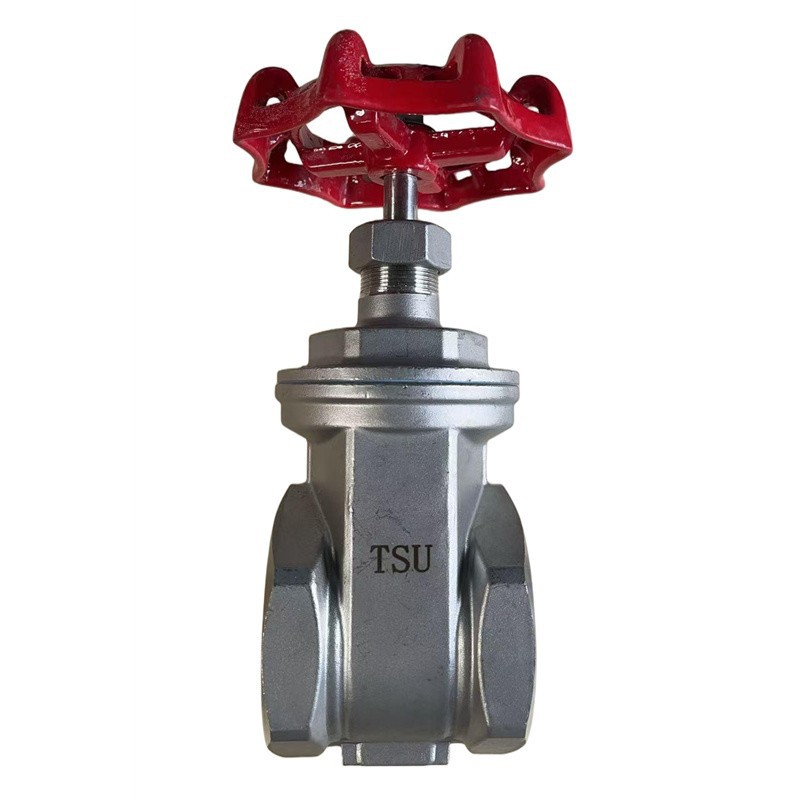

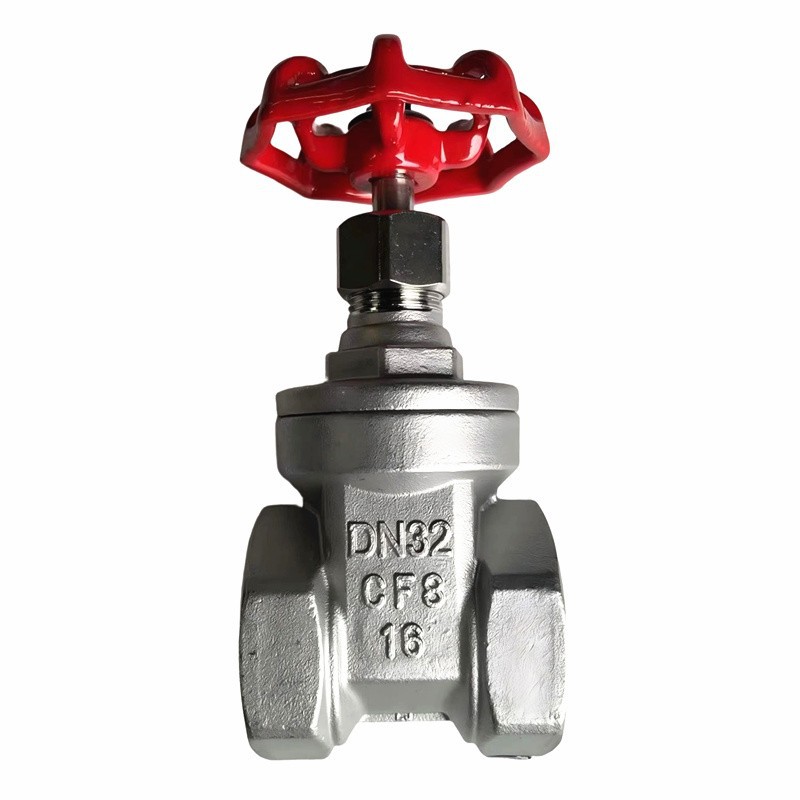

304 316 스테인레스 스틸 게이트 밸브의 핵심 구성 요소에는 몸체, 보닛, 게이트, 스템, 패킹, 핸드 휠 및 나사산 끝이 포함됩니다. 몸체와 보닛은 스테인리스 스틸 CF8(304) 또는 CF8M(316L)로 제작되어 압력을 담고 유로를 형성합니다. CF8 또는 CF8M이기도 한 게이트는 흐름을 차단/허용하기 위해 위/아래로 움직입니다. 스템(304 또는 316 스테인리스)은 토크를 전달합니다. 패킹은 PTFE로 스템-보닛 간격을 밀봉합니다. 핸드휠은 알루미늄입니다. 연결 스레드는 G, NPT, BSPT 또는 DIN259 표준을 준수합니다. 이 스테인레스 스틸 게이트 밸브 pn16 시리즈는 소구경 배관용 1/2"(DN15) ~ 2"(DN50) 크기를 포괄합니다. 공칭 압력은 1.6MPa 및 2.5MPa입니다. 이 등급을 초과하는 것은 금지됩니다. 적용 가능한 매체에는 물과 기름이 포함됩니다.

제품 응용

스테인레스 스틸 나사형 게이트 밸브(나사형-엔드 유형)는 파이프라인 매체를 분리/연결하기 위한 선형-모션 밸브입니다. 304 316 스테인리스 스틸 게이트 밸브는 내식성을 제공하므로 물, 오일, 가스 및 약한 부식성 액체 시스템, 특히 DN15~DN50 라인에 널리 적합합니다. 이는 도시, 화학 및 건설 산업의 흐름 격리를 위한 기본 장치입니다.

기술적인 매개변수

모델	공칭 압력(MPa)	쉘 테스트 압력(MPa)	씰 테스트 압력(MPa)	적용 가능한 매체	중간온도 ( 도 )
Z15W	1.0	1.5	1.1	물 및 약한 부식성 유체	0~80도
Z15W	1.6	2.4	1.76	물 및 약한 부식성 유체	0~80도

설치 및 유지관리

1. 사전-설치 확인

모델, 크기, 압력 등급(예: Z15W-16P DN25=1.6MPa, 304 SS, DN25)을 확인합니다. 균열, 다공성, 손상된 나사산을 검사하고 핸드휠이 원활하게 돌아가는지 확인합니다. 포장이 단단하고 손상되지 않았는지, 게이트가 완전히 작동하는지 확인하십시오.

3. 정기 유지 관리(주간)

깨끗한 외관; 나사산의 부식 여부를 확인하십시오. 원활한 작동을 확인하려면 핸드휠을 1~2바퀴 작동하십시오. 경미한 패킹 누출의 경우 글랜드 너트를 1/4바퀴씩 균일하게 조이십시오.

2. 올바른 설치

이 2인치 스테인리스 스틸 게이트 밸브에는 흐름 방향 제한이 없습니다. 이물질이 쌓이지 않도록 핸드휠을 위쪽이나 수평으로 설치하십시오. 먼저 파이프 나사산을 손으로-조인 다음 파이프 렌치로 고정합니다. 스레드 스트리핑을 방지하려면 토크가 DN15-DN25의 경우 30N·m, DN32-DN50의 경우 50N·m을 초과해서는 안 됩니다. 고온 서비스를 위해서는 확장 조인트를 설치하십시오. 진동 파이프의 경우 지지대를 사용하십시오.

4. 정기 점검

패킹을 교체하려면 스테인리스 스틸 게이트 밸브 pn16을 분리 및 감압하고, 글랜드 너트를 제거하고, 기존 패킹을 추출하고, 새 PTFE 패킹을 층으로 설치합니다(고온용 흑연 사용). 씰 유지 관리를 위해 밸브를 열고 게이트/시트를 부드러운 천으로 닦은 다음 적합한 그리스(물용 식품-급, 오일/가스용 실리콘-계)를 바르십시오. 습하거나 유휴 상태에서 호환되는 방청유를 청소하고 도포하여 나사산을 유지하세요.-

문제 해결

징후

가능한 원인

시정 조치

스레드 연결 누출

1. 실런트/테이프가 부족합니다.

2. 실 손상;

3. 연결이 느슨합니다.

1. 분해하고 실런트를 다시 바르십시오.

2. 피팅을 수리하거나 교체하십시오.

3. 지정된 토크로 조이십시오.

포장 누출

1. 포장이 오래되었거나 낡았음;

2. 느슨한 동맥;

3. 스템이 마모되었습니다.

1. 포장을 교체하십시오.

2. 글랜드 너트를 고르게 조입니다.

3. 스템을 수리하거나 교체하십시오.

밸브 압수

1. 파편 방해 게이트;

2. 줄기 부식;

3. 씰링 표면이 고착되었습니다.

1. 몸을 가볍게 두드리고 천천히 작동해 보세요.

2. 분해하고 침투제를 도포합니다.

3. 표면을 플러시하기 위해 부분적으로 엽니다.

뻣뻣한 작동

1. 윤활 부족;

2. 구부러진 줄기;

3. 느슨한 핸드휠..

1. 적절한 그리스를 바르십시오.

2. 스템을 교체합니다.

3. 핸드휠 너트를 조입니다.

시트 누출

1. 씰링 표면이 긁혔습니다.

2. 변형된 게이트;

3. 좌석의 오염물질.

1. 랩/광택 표면;

2. 게이트를 교체하십시오.

3. 밸브를 세척하여 잔해물을 제거합니다.

FAQ

Q: 스테인리스 스틸 게이트 밸브 pn16의 'PN16' 등급은 무엇을 의미합니까?

A: PN16은 기준 온도(일반적으로 물의 경우 20도)에서 16bar(약 1.6MPa 또는 232psi)의 공칭 압력 등급을 나타냅니다. 이는 밸브가 견딜 수 있도록 설계된 최대 연속 작동 압력을 정의합니다.

Q: 재료 선택 측면에서 304 316 스테인레스 스틸 게이트 밸브의 주요 차이점은 무엇입니까?

A: 유형 304(CF8)는 우수한 일반 내식성을 제공합니다. Type 316/316L(CF8M)에는 몰리브덴이 포함되어 있어 염화물과 산에 대한 저항성이 훨씬 뛰어나므로 해안 환경, 화학 처리 또는 약한 산이 존재하는 곳에서 선호되는 선택입니다.

질문: 끝부분에 나사산이 있는 2인치 스테인리스강 게이트 밸브를 용접 파이프라인 시스템에 사용할 수 있습니까?

답변: 열로 인해 씰이 손상되고 구성 요소가 휘어질 수 있으므로 표준 나사산-엔드 밸브에는 직접 용접을 권장하지 않습니다. 용접 시스템의 경우 맞대기-용접 끝단으로 특별히 설계된 2인치 스테인리스강 게이트 밸브를 사용하십시오. 또는 나사식-대-용접 어댑터를 사용하여 먼저 파이프에 용접한 다음 밸브를 나사로 고정합니다.
